Lacné FPGA riešenie Atari ST

Na github sa objavli zaujímavý projekt . Tento projekt využíva čínsky FPGA board TANG NANO 20k . Táto zaujímavá doska ktorú viete objednať z alíku za rádovo 32-38 EUR. Tento čip disponuje 20,736 LUT4 logickými jednotkami, čo je dosť pre MISTER jadrá väčšiny 8bitových počitačov.

Pre nás je však zaujímavý port kde na toto FPGA naportoval user MiSTle Development naportoval ATARI ST . Samozrejme medzičasom naportoval aj C64, MAC, Atari 2600 ako aj Amiga 500. Pevne verím, že v budúcnosti budeme mať porty aj iných jadier.

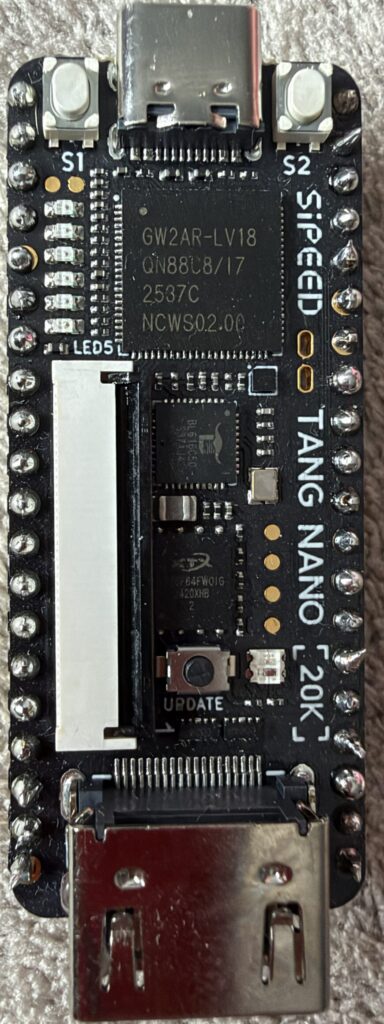

Výhody FPGA TANG Nano sú mierne jeho meno naznačujúce rozmery ktoré sú porovnateľné s Raspberry Pi Pico . V tejto malej doske je kombinovaný okrem samotného FPGA aj 64Mbit DRAM či 64Mbit Flash storage a rozširujúci microSD slot. Samotná doska je osadená plnohodnotným HDMI portom ako aj MIPI DPI konektorom pre display . Pre programovanie a napájanie je určený USB C ktorý sa dá použiť aj v režime OTG ale samotný pin header má v sebe ďalšie USB rozhranie.

Základný projekt MISTeryNano je funkčný na tejto doske aj bez príslušenstva /myslím iného ako monitor, klávesnica, myš/ . V tejto konfigurácii máte k dispozícii :

Atari ST/STE

• Complete Atari ST/E chipset
• ST or STE configurable
• Cycle exact 8 MHz 68000 CPU
• 4MB RAM, optional 8MB STRAM
• color and monochrome video via HDMI
• YM2149 and STE DMA sound via HDMI
• Blitter

Supports most TOS versions Full IKBD implementation

• Mapped to USB via FPGA Companion
• Mouse and keyboard via USB
• Joystick via USB or dedicated IO pins of Tang Nano 20k

Floppy disk images

• Read and write support for drive A: and drive B:
• Images stored in .ST format on regular FAT/exFAT formatted SD card

ACSI harddisks

Images stored in .HD format

Read and write support for ACSI 0 and 1

Tested with AHDI, PP’s driver and HDDriver 12.03

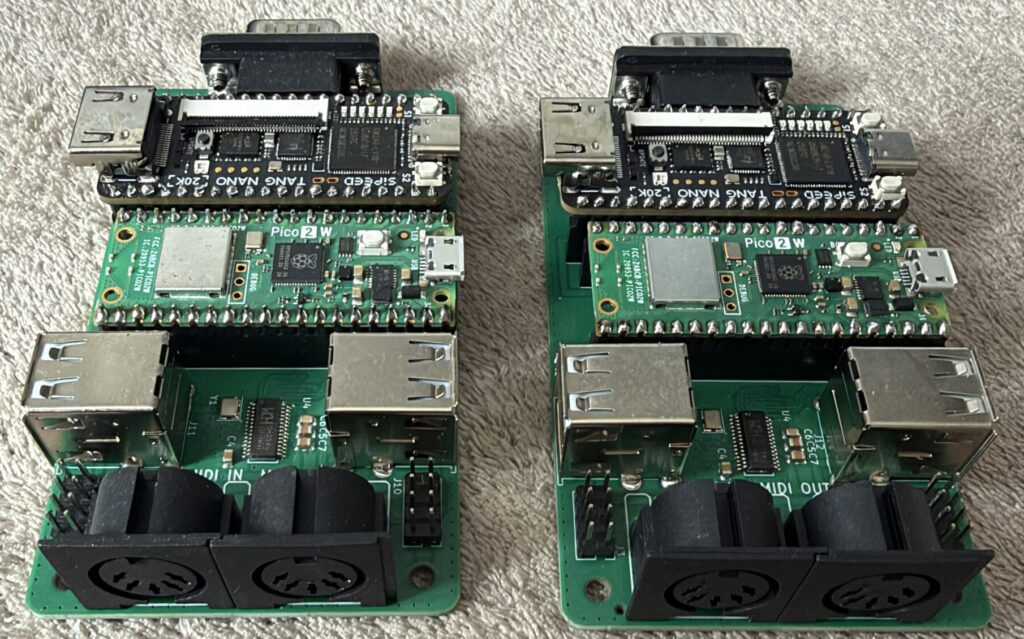

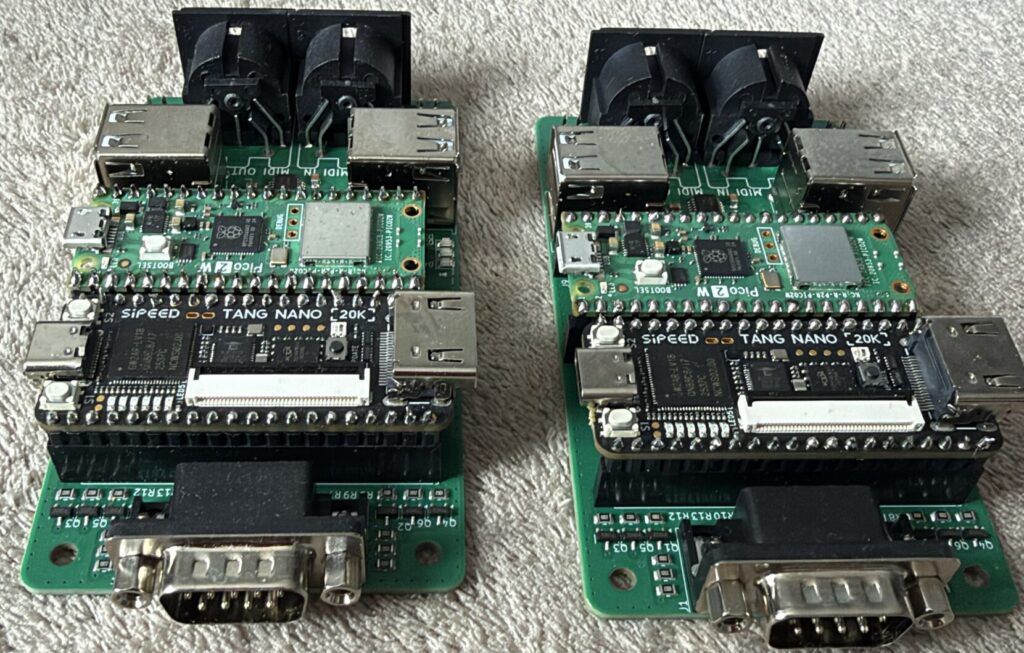

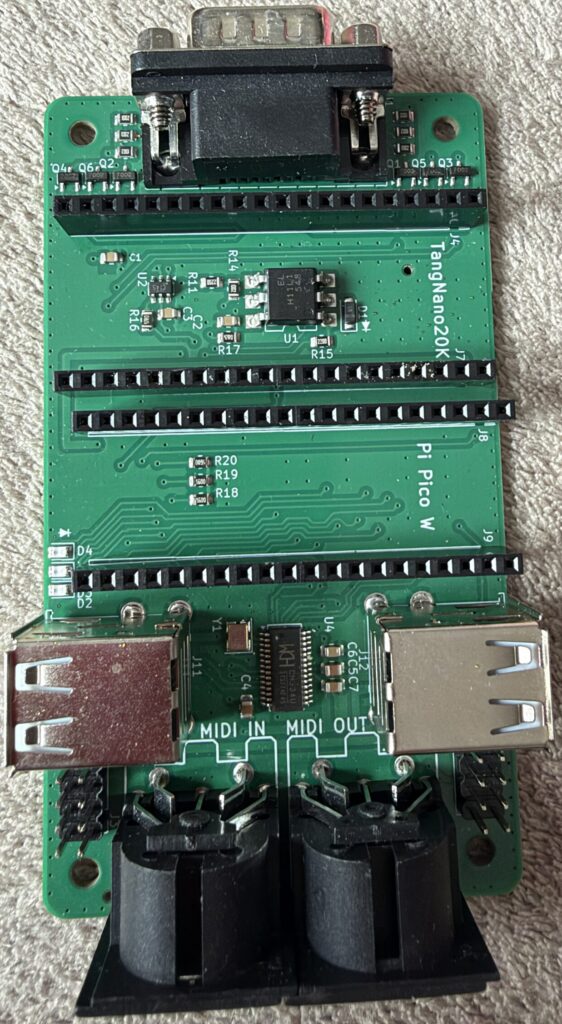

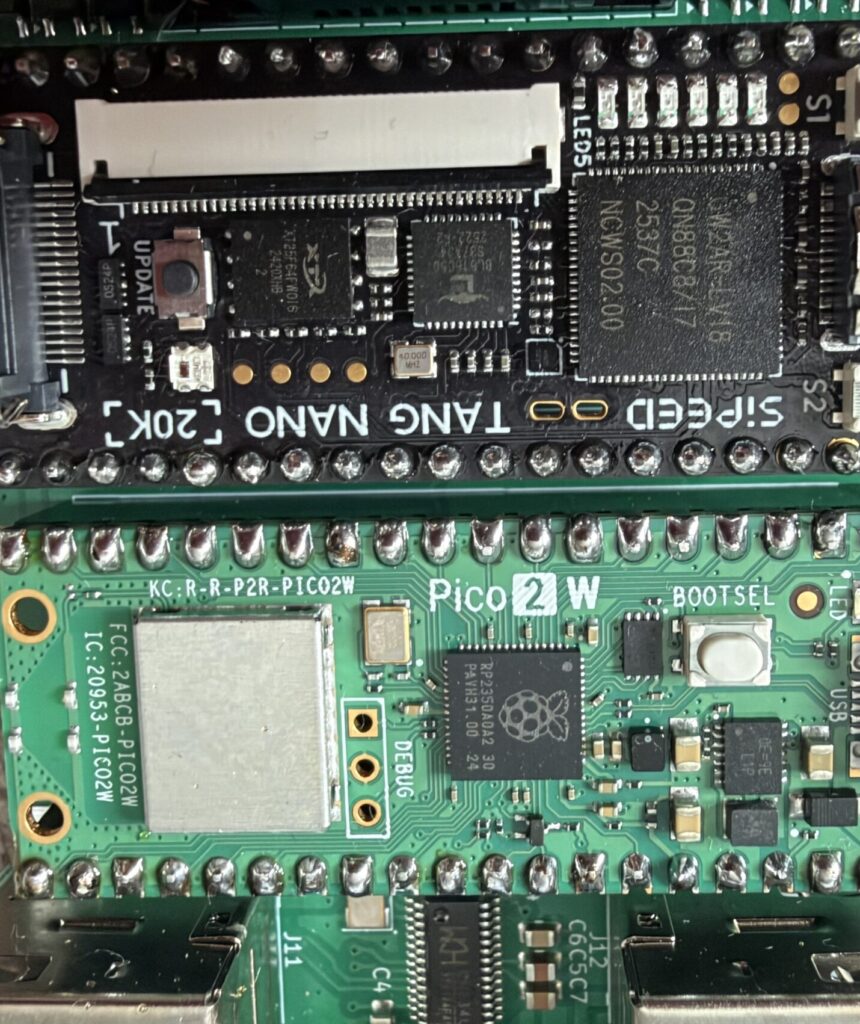

Samozrejme ak sa na tým zamyslíme hlbšie no fajn viem si postaviť vďaka tomuto riešeniu základný aj keď notebook bežiaci ATARI ST TOS a iné pekné gerétka podľa predstavy, ale čo ak chcem viac ? Tak na toto je tu hneď riešenie vo forme „nosnej dosky“ ktoré sú k dispozícii dve pre tento projekt na githube z čoho mňa viac zaujala doska misteryshield20k_rpipico ktorá vám s využitím RPi Pico ponúka 4 USB porty, MIDI IN/OUT porty a jeden port pre originál ATARI myš či joystick. Samozrejme všetky podklady sú na githube a výroba minimálneho množstva 5 dosiek na JLCPCB stála 90 EUR aj s dopravou čo je menej ako 20 EUR na dosku včítane osadenia všetkých komponentov od portov cez „ryžu“ s ktorou sa mi po pravde nechce babrať….

Samozrejme tri dosky som buď daroval alebo vymenil už na FOREVER 2026 a kamaráti to už dokonca aj oživili dokiaľ ja sa dostanem len k napísaniu článku 🙂 Nevadí ale jedná sa z môjho pohľadu o super projekt kde doslova môžete mať plnohodnotné ATARI ST za pár šupov a pokiaľ nie ste funda RETRO počitačov a vŕtania sa v nich a zisťovania prečo práve váš nefunguje je toto cesta k efektívnej a cenovo dostupnej emulácii . Hlavne keď smerujete na konkrétne jadrá ktoré sú už naportované a iné vás nezaujímajú a tým pádom nie ste nútený vraziť stovky eur do zariadenia MISTER o ktorom sme na našom webe už niekoľkokrát písali .

-EXPI-

PS: Viac o téme na ATARI FORUM
